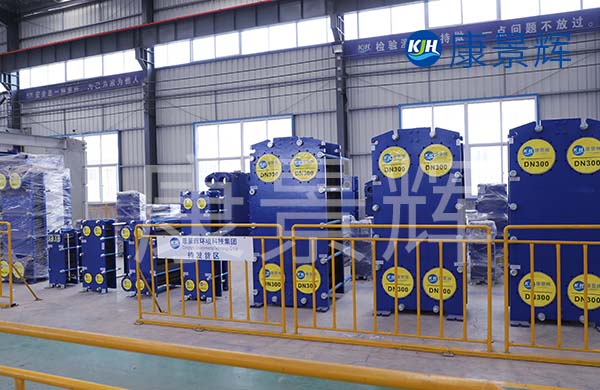

一、對稱式板式換熱器

1.主要特性：對稱式板式換熱器是一種傳統的常用的板式換熱器，采用常規的板片結構，其主要特點是：拆卸、清洗和維修等十分方便，在一定的范圍內，可適當增減換熱面積——增容、改造的靈活性較大、適用于各種比較容易結垢或清潔的液-液/液-汽流體的換熱；換熱流體為對稱流體，否則選型計算時，往往存在這樣兩種不匹配的情況：冷熱流道內的流速差別較大；低流速側壓力降過小，常需串聯，導致?lián)Q熱面積過大，；滿足兩側壓力降要求時，換熱面積太小，傳熱量不夠，即“熱控制設計”。

2.板片形式：板片正反兩側面的波紋幾何形狀和結構尺寸完全一樣，只能組成單一特性的流道，即冷、熱流體流道的特性相同。目前，國內外制造的板片品種近百種，大部分是用在可拆式換熱器中的。

二、幾種比較特殊的對稱型板式換熱器

熱混合設計的板式換熱器：基本原理是，將人字紋與板片縱軸的夾角大小，分為硬板片和軟板片兩類。贏板的傳熱效率高，壓力降大，軟板則相反。由硬板軟板兩種板片可組成高中低三種特性流道，采用其中兩種，按照一定比例組裝，可控制在一定的范圍內，滿足不同熱負荷和壓力降的要求，實現換熱流體和換熱器特性的精準匹配，與常規板式換熱器比較，在同等效率下可減少換熱面積達30%，現在已經普遍采用了。

1.淺密波紋板式換熱器：一般板片的人字紋深度小于或等于2.5mm，波紋欠而密，板片較薄，傳熱效率高，屬于硬板片，NTU可達7，設計壓力可達3MPa。適用于大溫差，小流量，對數平均溫差或溫度接近值不超過1℃的清潔流體。

2.深稀波紋板式換熱器：一般，人字紋深度大于4mm，波紋深而稀，屬于軟板片。主要用于各種低NTU值、低壓力降的流體的換熱。

3.雙壁板式換熱器：以兩張重疊的同一種板片代替單張板片。每對板片的角孔周邊用密封墊片，可以拆開清洗。或者，沿每對板片的角孔周邊焊接或粘結成一體。每對板片可采用兩種不同材料制造，接觸強腐蝕性流體的板片使用耐腐蝕性更好的材料。當板片一旦有裂紋或穿孔時，流體將由兩板片間流出到外部，很容易發現并采取措施，從而可避免因兩種換熱流體相互混合，導致污染或產生有害反應的情況發生。適用于乳品或飲料、變壓器油的冷卻，以及醫藥、化工、生物等行業或工況。但，傳熱性能稍差。

4.自由流板式換熱器：流道間隙比較大，能大到常規板式換熱器的2-5倍，可以達到13、16、20mm等，且板片之間無接觸點或者接觸點很少，所以流道暢通，流體可自由流動。同管殼式換熱器比較，由于波紋可導致高度湍流，所以傳熱效率較高，操作周期或清洗的間隔時間更長，而且清洗更容易。適用于造紙、制糖、釀酒、醫藥、化工等行業中含纖維或粗大顆粒的液體、高粘度液體，以及汽/氣體的加熱、冷卻或冷凝等。由于結構的限制，其設計壓力一般不超過1MPa。
