板式換熱機組包括換熱器、溫控閥組、疏水閥組(熱媒為蒸汽時)循環泵、電控柜、底座、管路、閥門、儀表等設備。今天就來為大家介紹一下板式換熱機組相關的技術參數。
板式換熱機組包括換熱器、溫控閥組、疏水閥組(熱媒為蒸汽時)循環泵、電控柜、底座、管路、閥門、儀表等設備。板式換熱機組多數用在小區、酒店、醫院、學校等地方的供暖系統中。
一、板式換熱機組的組成及特點

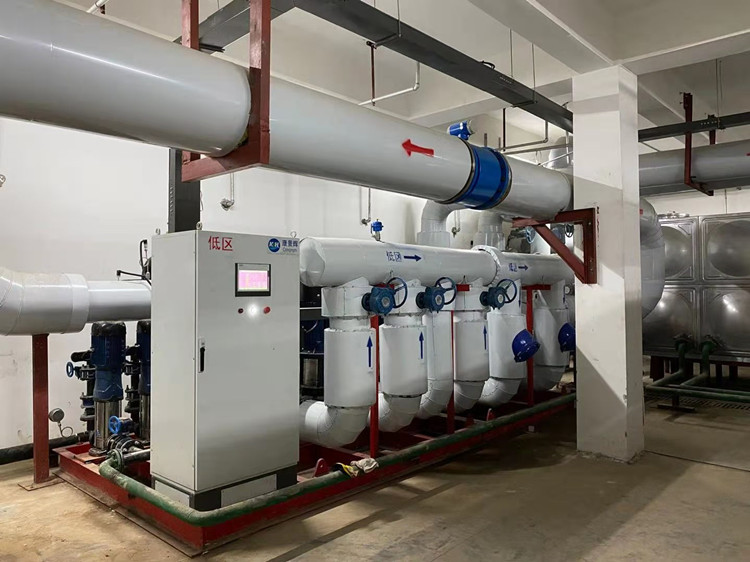

板式換熱機組是由換熱器、電控柜、溫控閥組、疏水閥組、循環泵、底座、管路、儀表、閥門等組成。并可加裝水處理設備、水泵變頻控制、膨脹罐、溫控閥、遠程通訊控制等,從而構成一個完整的熱交換站。
板式換熱機組具有標準化、模塊化的設計,配置齊全,安裝方便。該機組結構緊湊、運行可靠、操作簡便直觀等優點,被廣泛應用于住宅、機關、廠礦、醫院、賓館、學校等場合的衛生熱水及供暖。板式換熱機組既可用于水—水交換,也可用于汽—水交換。
二、工作原理
板式換熱機組是把一次網得到熱量,自動連續的轉換為用戶需要的生活用水及采暖用水。即熱水從機組的一次側入口進入板式換熱器進行熱交換后,從機口一次側出口流出;二次側回水經過過濾器除去污垢后,通過二次側循環水泵進入板式換熱器進行熱交換,生產出于采暖、空調、地板采暖或生活用水等不同溫度的熱水,以滿足用戶的需求。
二次水經過過濾除污,經由循環進入換熱器,被蒸汽或高溫水加熱后進行供熱。蒸汽或高溫水進入板式換熱器后,變成凝結水或高溫回水返回熱源,進行一、二次供熱系統的回路循環。補水泵將軟水打入系統中以保持系統壓力的恒定。
三、應用構造
1.溫度控制
用電動調節閥控制一次網流量,使二次網出口保持設定溫度。
用自立式溫度調節閥控制一次網流量,使二次網出口保持設定溫度。
根據室外溫度自動調節二次網的出口溫度。
2.壓力、壓差控制
板式換熱機組二次側供回水壓差控制、二次側回水壓力控制
3.自動補水
變頻補水,用二次網回水的壓力信號控制變頻器的輸出,達到自動補水,使系統保持恒壓。
用電接點壓力表電氣控制,采用二次網系統壓較往年的上、下限來控制補水泵的啟停,使系統保持恒壓。
4.就地優化
回水溫度限制、熱流量(水流量)限制、回水溫差限制、結垢檢測
5.顯示報警
板式換熱機組對一、二次網的進、出口的溫度、壓力、熱量、流量及室外溫度等參數實現微機自動化監測與控制,并對系統超壓、電機過熱、電源缺相、除污器堵塞等進行自動報警。
6. 通訊功能
板式換熱機組的控制器具有標準通訊接口,可在主動與被動方式下與監控通過下時輪巡采集熱力站控制器參數,當控制器報警時及時上傳。
7. 板式換熱機組的控制區功能根據換熱站實地情況而定,可實現無人值守。
