板式換熱器機組的工作原理及參數

來源: 板式換熱器機組的工作原理及參數
時間: 2018-10-15
瀏覽次數: 5238

板式換熱器機組是把一次網的熱量,自動連續的轉換為用戶需要的生活用水及采暖用水,無論是工業領域還是日常生活中都占據重要的地位,板式換熱器機組的工作特點及應用,某程度上決定了它在供熱事業的發展,作為換熱站的主體,它是節約能源的重要源頭.

一、 板式換熱器機組專用名詞解釋
1.一次側:指熱源,例如鍋爐房的熱水或者蒸汽。

2.二次側:指熱用戶,例如地暖,散熱器,空調等等熱用戶。

3.供水:無論是一次側或二次側,熱水為供水,即溫度高的管路為供水。

4.回水:無論是一次側或二次側,冷水為回水,即溫度低的管路為回水。

5.高溫水:溫度高于100度的水,規范為130/80度,即供水溫度為130度,回水溫度為80度。

6.低溫水:溫度低于100度的水,規范95/70度,即供水溫度為95度,回水溫度為70度。

說明:高溫水、低溫水都是針對于一次側系統定義的。

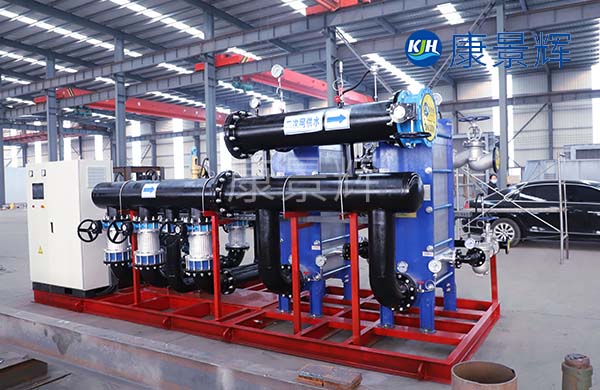

板式換熱器機組的工作原理及參數

二、 板式換熱器機組正常運行參數顯示規律

1.供水溫度高于回水溫度,供水壓力高于回水壓力。

2.一次側供水壓力與回水壓力的差值應>0.05MPa。

3.板式換熱器二次側進口與出口壓力的差值應≤0.15 MPa。

4.一次側如果為高溫水,供水溫度與回水溫度的溫差不能高于40度。

5.一次側如果為低溫水,供水溫度與回水溫度的溫差不能高于25度。

6.二次側如果為散熱器采暖,供水溫度與回水溫度的溫差不能高于25度。

7.二次側如果為地暖或者空調采暖,供水溫度與回水溫度的溫差不能高于14度。


三、 板式換熱器機組功能(根據用戶需要選擇)

板式換熱器機組是把一次網的熱量,自動連續的轉換為用戶需要的生活用水及采暖用水,無論是工業領域還是日常生活中都占據重要的地位。板式換熱器機組的工作特點及應用(之前小編寫過一篇關于板式換熱器機組的工作特點及應用的文章,有興趣的朋友可以點加粗部分進去看一下)某程度上決定了它在供熱事業的發展,作為換熱站的主體,它是節約能源的重要源頭。

1.溫度調節控制:循環水流量不變,根據環境變化自動調節供熱溫度,以使熱量與系統負荷匹配,達到節省熱能的目的。

2.流量調節控制:供熱溫度不變,根據環境溫度變化及供回水壓差自動調節循環水流量,以使供熱量與系統符合匹配。

3.補水壓力控制:由壓力傳感器依據測得的系統壓力,對照回水口徑定壓值來自動啟動、停止補水泵或調節補水泵轉速以穩定系統壓力,維持系統正常工作,壓力控制范圍根據設計要求確定。

4.凝結水回收控制:由液位控制器根據水箱液面高低變化自動開、關凝結水泵,將凝結水自動送回鍋爐房循環利用,減少軟化水及熱量的浪費,凝結水位控制范圍出廠時已經確定。


四、 通過系統參數來分析工況

1.循環泵進出口的壓差值表示整個系統的阻力值。

例如循環泵進口壓力為0.25MPa,出口壓力為0.55MPa,說明整個系統的阻力是0.3MPa,這個阻力包括機組本身的阻力。如果循環泵進出口的壓差已經超過了循環泵揚程,說明二次供水管路有嚴重堵塞現象,導致二次供水壓力過高。循環泵進出口壓力不能超過循環泵的揚程為正常。


2.板式換熱器進出口的壓差值等于換熱器的阻力。

例如換熱器進口壓力(即循環泵的出口壓力)為0.55MPa,換熱器出口壓力為0.50MPa,,則換熱器的阻力為0.05MPa。


3供水溫度與回水溫度的溫差越小,說明系統的流量越大,系統越暢通。反之,如果供水溫度與回水溫度的溫差越大(超過額定值),說明系統的流量小,系統循環不夠暢通。此時請檢查過濾器和換熱器以及管道相應的閥門是否有堵塞現象,及時處理。
